In elk hydraulisch systeem bepaalt de stroomsnelheid (en niet de druk) de actuatorsnelheid. Druk zorgt voor kracht; de stroom bepaalt hoe snel een cilinder uitschuift of een motor draait. Het begrijpen van dit onderscheid is de basis van elk goed ontworpen hydraulisch circuit, en het begint met effectieve stroomregeling.

De belangrijkste soorten stroomregelkleppen

De eenvoudigste apparaten, naald- en smoorkleppen, kunnen erop wijzen dat vaste restricties voor adequate stroomcontrole kunnen zorgen. Het significante bewijsmateriaal geeft echter aan dat de stroom varieert met de belasting, aangezien de stroom door een opening verandert met de drukval. In het licht van deze bevindingen konden ingenieurs aantonen dat drukgecompenseerde kleppen een constante drukval over de opening lijken te handhaven. Bovendien kunnen de belangrijkste resultaten erop duiden dat de actuatorsnelheid stabiel blijft, zelfs als de belastingsomstandigheden veranderen. Proportionele kleppen gaan verder en maken gebruik van een elektrisch signaal voor nauwkeurige programmering controle.

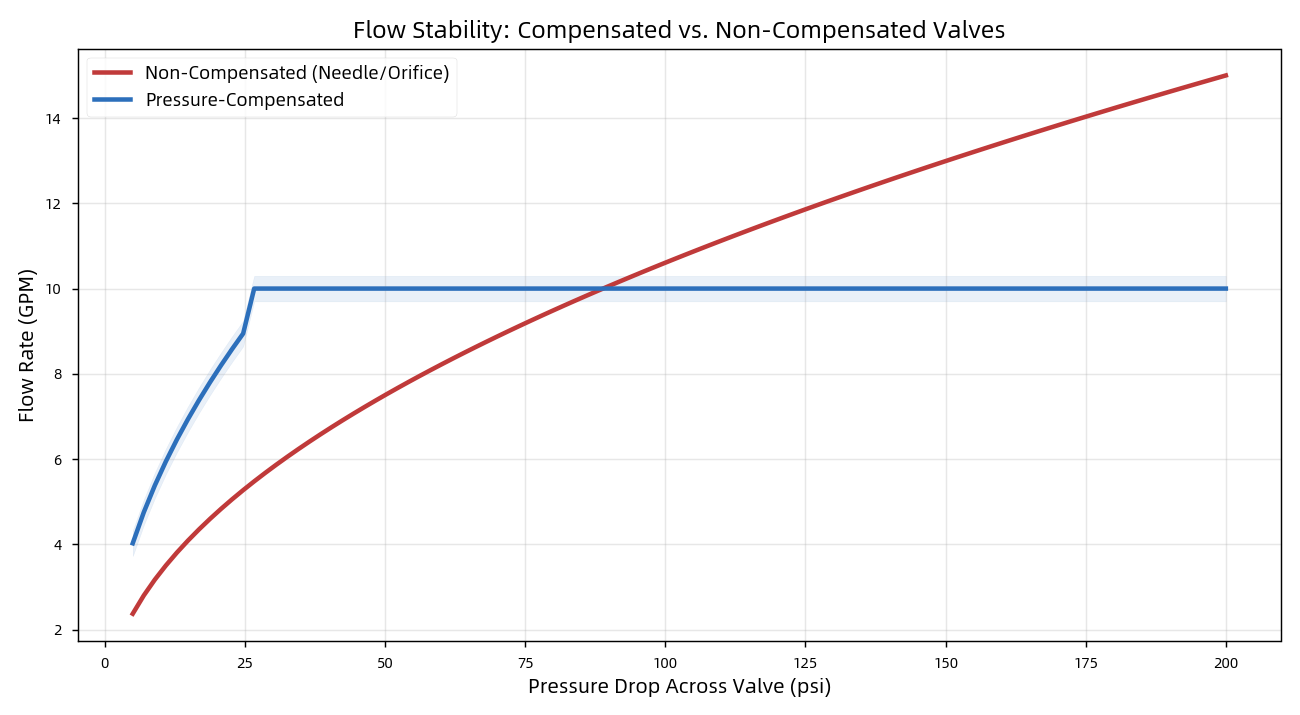

Gecompenseerde versus niet-gecompenseerde stroom

Drie basissnelheidsregelcircuits

Waar de klep zich in het circuit bevindt, is van belang:

● Meter-in – geplaatst vóór de actuator; Ideaal voor tegengestelde lasten, maar kan geen op hol geslagen lasten beheersen.

● Meter-uit – geplaatst op de retourleiding; creëert tegendruk om overlopende lasten veilig te beheersen. De vuistregel: "bij twijfel, meter uit."

● Aftappen – leidt overtollige stroom naar de tank; de meest energiezuinige optie, maar minder nauwkeurig.

Waarom machinale precisie belangrijk is
De prestaties van de stroomregeling kunnen erop duiden dat de kwaliteit van onderdelen de belangrijkste bepalende factor kan zijn voor de algehele systeembetrouwbaarheid. De significante bevindingen tonen echter aan dat een klepspoel vrij moet kunnen glijden en toch goed moet afdichten in de boring, waarbij vaak toleranties van wel ±0,001 mm en oppervlakteafwerkingen van Ra 0,2–0,8 µm nodig zijn. Bovendien zou het bewijs erop kunnen wijzen dat losse spelingen interne lekkage, energieverspilling en warmteophoping lijken te veroorzaken. In het licht van deze resultaten kunnen ruwe oppervlakken erop wijzen dat slijtage en lekkage van afdichtingen kritieke faaltrajecten kunnen aantonen. Losse spelingen verspillen energie; ruwe oppervlakken lekken.

Uw OEM-partner: Difon Machining

Bij Difon Machining vervaardigen we hydraulische precisiecomponenten (spruitstukken, kleplichamen, spoelen en fittingen) volgens de exacte toleranties die de stroomregeling vereist. Met ISO 9001- en IATF 16949-certificeringen, multi-process CNC-bewerkingen en een ervaren technisch team ondersteunen we OEM-klanten van prototype tot volumeproductie.
