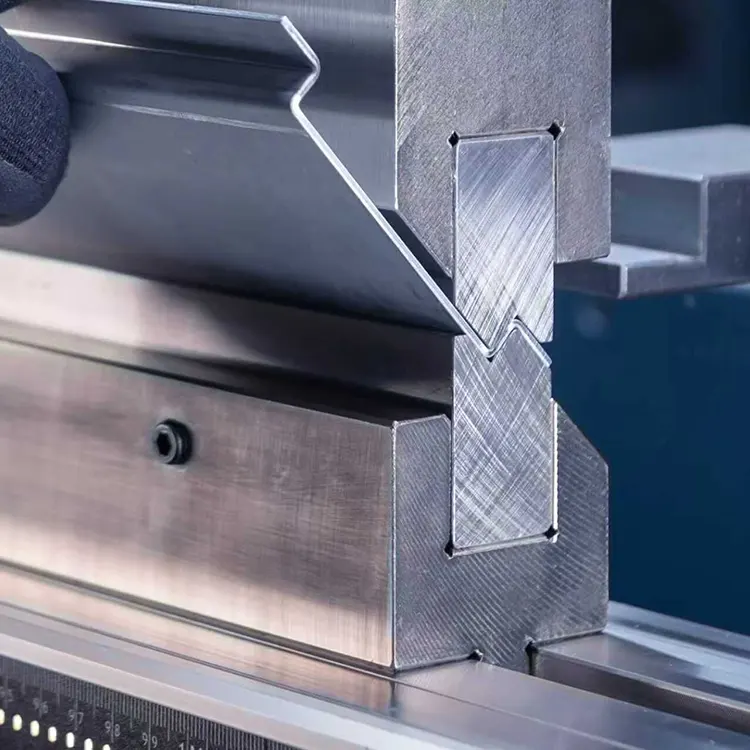

Plaatwerk offsetbuigen

CNC-buigen voor offset-buigonderdelen van plaatstaal bij Difon Machinery

Fabrikanten in sectoren zoals behuizingen voor elektronische apparatuur, industriële kasten en frames voor medische apparatuur hebben vaak plaatwerkonderdelen nodig met nauwkeurige, gecontroleerde offsets. Deze onderdelen overbruggen gaten tussen niet-overeenkomende montageoppervlakken of creëren een gestructureerde afstand voor interne componenten. Difon Machinery is gespecialiseerd in het nauwkeurig offsetbuigen van plaatstaal, waarmee uitlijningsproblemen worden opgelost. Wij leveren op maat gemaakte en semi-op maat gemaakte offset-buigoplossingen voor toepassingen zoals getrapte elektronische beugelsteunen, offset-kastverdelers, verspringende montageplaten voor medische apparatuur en meer. Elk onderdeel is gemaakt met geavanceerde CNC-buigtechnologie om exacte offsetgroottes en consistente hoeken te bereiken. Dit zorgt ervoor dat ze probleemloos in uw bestaande assemblagelijnen passen. Door samen te werken met Difon voor uw offsetonderdelen elimineert u de noodzaak van handmatige aanpassingen of de assemblage van meerdere componenten, waardoor uw productieproces wordt gestroomlijnd. Dit resulteert in een verbeterde productpasvorm, functionaliteit en versnelde montagetijden.

Het offsetbuigen van plaatstaal is niet alleen een soort standaardbuigen; het is een gespecialiseerd proces om een ​​veelvoorkomend productieprobleem op te lossen: het uitlijnen van onderdelen met oppervlakken die niet in hetzelfde vlak liggen. Neem een ​​elektronisch apparaat: het heeft mogelijk een beugel nodig die een printplaat 10 mm boven een metalen chassis plaatst om hitteproblemen te voorkomen. Een industriële kast heeft mogelijk een scheidingswand nodig met een offset van 5 mm, zodat er een afdichtingspakking in past. Voor een medische wagen is mogelijk een montageplaat met een offset van 3 mm nodig om met bestaande hardware te kunnen werken. Standaard buigdiensten voldoen vaak niet aan deze precieze eisen. Ze maken onderdelen met inconsistente dieptes of hoeken, waardoor u ter plekke aanpassingen moet doen, waardoor u tijd verspilt en het risico loopt dat onderdelen beschadigd raken. Bij de offsetbuigfabriek van Difon buigen we niet alleen onderdelen met offsets. Wij ontwerpen elke offset om aan uw specifieke montagebehoeften te voldoen. Het proces begint met het analyseren van de interactie van het onderdeel met andere componenten: welke opening heb je nodig tussen oppervlakken? Zal de offset het gewicht vasthouden of alleen de afstand vergroten? Moet de offset op één lijn liggen met voorgeboorde gaten? Deze op montage gerichte aanpak zorgt ervoor dat elk offsetonderdeel dat we leveren, in één keer past. Geen herbewerking, geen vertragingen in uw productieschema.

Onze service voor het offsetbuigen van plaatstaal begint met een driefasige workflow gericht op precisie en compatibiliteit. Het proces begint met een gedetailleerde analyse van uw offsetvereisten. Bij standaardbuigen wordt alleen gekeken naar de afmetingen van onderdelen, maar bij offsetbuigen van plaatstaal moeten we de hele assemblagecontext van het onderdeel in kaart brengen. Als u bijvoorbeeld een offset beugel nodig heeft voor een 19-inch serverrack, controleert ons technische team eerst de interne afmetingen van het rack, hoeveel gewicht de beugel kan dragen en waar de bestaande montagegaten zich bevinden. Vervolgens maken we met 2D CAD-software een ‘offsetblauwdruk’. Hierin worden niet alleen de lengte, breedte en offsetdiepte van het onderdeel vermeld, maar worden ook referentiepunten gemarkeerd om uit te lijnen met andere componenten. De blauwdruk bevat de belangrijkste details: “offsetrichting”, “offsettolerantie” en “buigvolgorde”. Voor complexe onderdelen met meerdere offsets, zoals een kastverdeler met zowel verticale als horizontale offsets, maken we 3D-weergaven. Deze laten zien hoe het onderdeel in de eindmontage past, zodat we uitlijningsproblemen kunnen onderkennen voordat de productie begint. Deze mappingstap zorgt ervoor dat het offsetbuigproces aansluit bij uw unieke assemblagebehoeften, en niet alleen bij algemene regels.

Zodra de offsetblauwdruk klaar is, gaan we over op meerassig CNC-buigen om nauwkeurige offsets te maken. In deze fase wordt gebruik gemaakt van onze gespecialiseerde apparatuur om precisie te garanderen. Eenvoudige 3-assige CNC-buigmachines hebben moeite met een consistente offsetcontrole, maar wij gebruiken 6-assige machines. Deze hebben dubbele achteraanslagen en realtime offsetbewakingssensoren. Ze lieten ons twee belangrijke dingen aanpassen voor offsetbuigen: "offsetdiepte" en "offsethoek". Laten we zeggen dat we een verticale offsetbeugel van 5 mm maken van koudgewalst staal van 1,5 mm dik. Het CNC-systeem volgt een duidelijke volgorde: eerst lijnt het de metalen plaat uit met de primaire achteraanslag om het eerste buigpunt te raken. Vervolgens gebruikt hij een druk van 110 bar om een ​​bocht van 90° te maken – dit vormt de eerste stap van de offset. Vervolgens verschuift de secundaire achteraanslag de plaat horizontaal met 5 mm. Ten slotte gebruikt hij 105 bar druk om een ​​tweede bocht van 90° te maken. Hiermee is de offset voltooid en blijven beide oppervlakken parallel binnen ±0,05 mm. Deze meerassige besturing elimineert “offsetdrift” – de geleidelijke afwijking in diepte die gebruikelijk is bij handmatige of eenvoudige CNC-buigprocessen.

Nadat we de offset hebben gemaakt, voeren we compatibiliteitstests uit. Deze stap, een belangrijke onderscheidende factor van onze service, is gebaseerd op het inzicht dat maatnauwkeurigheid alleen onvoldoende is zonder compatibiliteit van de montage. Bij deze tests worden niet alleen de maten gecontroleerd. Wij kopiëren uw daadwerkelijke montageomgeving met behulp van echte of replica-onderdelen. Als u bijvoorbeeld offsetbeugels voor een medisch hulpmiddel heeft besteld, monteren wij de beugels op een kopie van het frame van uw apparaat. Vervolgens bevestigen we het medische onderdeel waarvoor het bedoeld is en controleren we: zorgt de offset voor de benodigde opening van 8 mm tussen het frame en de arm? Kunt u het onderdeel vastzetten zonder het te forceren of de beugel verkeerd uit te lijnen? Komen de voorgeboorde gaten in de beugel overeen met de gaten in het frame? Als we een verkeerde uitlijning ontdekken, zelfs zo klein als 0,1 mm, passen we de CNC-buiginstellingen aan voor de rest van de batch. Misschien kunt u de achteraanslagpositie of de buigdruk aanpassen. Deze real-world validatie zorgt ervoor dat uw offsetonderdelen niet alleen dimensionaal nauwkeurig zijn, maar ook geoptimaliseerd voor onmiddellijke integratie.

Kwaliteitsborging voor offsetonderdelen is opgebouwd rond drie cruciale kenmerken. We concentreren ons op drie belangrijke zaken: consistente offsetdiepte, parallellisme tussen offsetoppervlakken en uitlijning met referentiepunten van het samenstel. Voor elk onderdeel gebruiken we een laserafstandsmeter om de offsetdiepte op drie punten te controleren. We zorgen ervoor dat de variatie over het onderdeel niet meer dan ±0,05 mm bedraagt. Om de parallelliteit te controleren, gebruiken we een nauwkeurige vlakheidsmeter om de twee verschoven oppervlakken te vergelijken. We keuren elk onderdeel af waarbij de opening tussen de oppervlakken groter is dan 0,08 mm. Voor uitlijningscontroles gebruiken we CMM om de positie van voorgeboorde gaten of inkepingen ten opzichte van de offset in kaart te brengen. Wij zorgen ervoor dat ze binnen ±0,1 mm overeenkomen met uw blauwdruk. Elk onderdeel dat deze controles doorstaat, krijgt een uniek serienummer. Deze linkt naar de productiegegevens voor volledige traceerbaarheid. Dit is essentieel voor gereguleerde industrieën zoals medische apparatuur en de lucht- en ruimtevaart, waar volledige traceerbaarheid en naleving verplicht zijn.

De belangrijkste onderscheidende factor van Difon ligt in onze toewijding aan assemblagegerichte innovatie. We weten dat de offsetbehoeften vaak veranderen naarmate uw productontwerp evolueert. Daarom bieden wij “snelle herconfiguratie” aan voor lopende projecten. Als u tijdens de productie een offset van 10 mm naar 12 mm moet wijzigen, kunnen onze CNC-machines binnen 10 minuten van instelling wisselen. Basismachines hebben meer dan 30 minuten nodig, waardoor de uitvaltijd aanzienlijk wordt verminderd. Ook geven wij “offset optimalisatie” advies. Als uw oorspronkelijke ontwerp een complexe, uit meerdere stappen bestaande offset nodig heeft die te veel kost, kunnen onze ingenieurs eenvoudigere offsetvormen voorstellen. Vorige maand vroeg een klant bijvoorbeeld om een ​​beugel met drie afzonderlijke offsets van 5 mm. We hebben het opnieuw ontworpen tot een enkele offset van 15 mm met getrapte kenmerken. Dit verminderde de productietijd met 25% terwijl de volledige compatibiliteit met de assemblage behouden bleef.

Difon Machinery werkt met u samen om assemblage-uitdagingen op te lossen en levert meer dan alleen onderdelen: wij leveren naadloze integratie. We richten ons op het uitlijnen van assemblages, meerassige CNC-precisie, testen in de echte wereld en flexibele ondersteuning. Elk offsetonderdeel dat wij maken, past naadloos in uw productieproces. Dit bespaart u tijd, vermindert verspilling en maakt uw product betrouwbaarder. Als u elektronische behuizingen, industriële kasten of medische apparaten bouwt, staan ​​wij klaar om uw offsetbehoeften om te zetten in hoogwaardige, montageklare onderdelen. Wilt u bespreken hoe onze expertise op het gebied van offsetbuigen uw project ten goede kan komen? Een proefonderdeel aanvragen? Kom onze fabriek bekijken? Neem contact op met ons team. Ontdek zelf hoe ons proces plaatmetaal omzet in precisiecomponenten die de prestaties en betrouwbaarheid van uw producten verbeteren
