Hydraulische kleppen: typen, werkingsprincipes en hun rol in moderne hydraulische systemen

Invoering

Hydraulische kleppen zijn belangrijke regelapparaten in hydraulische systemen die worden gebruikt om de stroom, richting en druk van de vloeistof te regelen. De betrouwbaarheid van hydraulische kleppen heeft een directe invloed op de veiligheid, efficiëntie en bewegingsnauwkeurigheid van de hydraulische machines. Met het wijdverbreide gebruik van hydraulische kleppen in industriële apparatuur, zoals bouwapparatuur, spuitgietmachines en industriële robotarmen, zijn de eisen voor de betrouwbaarheid van de productie van hydraulische kleppen bij allerlei soorten machines en uitrusting toegenomen.

1. Wat is een hydraulische klep?

A hydraulische klep is een mechanisch precisieonderdeel dat wordt gebruikt om de stroom hydraulische vloeistof binnen een systeem te regelen. Door interne stroomkanalen te openen, sluiten of gedeeltelijk te beperken, regelt het hoe hydraulische energie wordt overgedragen naar actuatoren zoals cilinders en hydraulische motoren.

Over het algemeenhydraulische kleppen zijn ontworpen om drie kernfuncties uit te voeren:

· Controle van de stroomrichting

· Drukregeling

· Controle van de stroomsnelheid

Deze functies vormen de basis van alleshydraulische bewegingscontrolesystemen.


2. Belangrijkste soorten hydraulische kleppen

2.1 Directionele regelkleppen

Directionele regelklep regelt de richting van de stroom van de hydraulische vloeistof in het systeem. Deze worden vaak gebruikt om de bewegingsrichting van actuatoren zoals hydraulische cilinders en motoren te regelen.Veel voorkomende configuraties zijn onder meer:

· 2-weg richtingsventielen

· 3-weg richtingsventielen

· 4-weg regelventielen

Deze kleppen zijn essentieel in systemen die nauwkeurige richtingsschakeling en bewegingsregeling vereisen.

2.2 Drukregelkleppen

Het drukregelventiel wordt gebruikt om overbelasting van het systeem te voorkomen en om de drukregeling van het hydraulisch systeem te behouden.
Typische typen zijn onder meer:

· Ontlastkleppen

· Drukreduceerventielen

· Volgorde kleppen

Drukregelkleppen worden gebruikt om de veiligheid van het systeem te garanderen door overbelasting van het systeem te voorkomen en om de werking van het systeem met hydraulische druk te behouden.

2.3 Stroomregelkleppen

Debietregeling regelt de hoeveelheid hydraulische vloeistof die mag passeren, wat op zijn beurt de snelheid van de actuator regelt.

Veel verschillende soorten toepassingen profiteren van het gebruik van stroomregelkleppen, vooral toepassingen die een strak gecontroleerde beweging vereisen, zoals CNC-machines, industriële robots en meer.

Door de stromingsweerstand te regelen kan de snelheid van de actuator worden geregeld en loopt het systeem soepel.

3. Werkingsprincipe van hydraulische kleppen

Hydraulische kleppen werken door de interne stroompaden te veranderen door de beweging van een spoel in het kleplichaam. Deze spoel wordt bediend met behulp van verschillende bedieningsmethoden, waaronder:

· Handmatige bediening

· Solenoïde (elektromagnetische) bediening

· Pilot hydraulische drukregeling

· Proportionele of servobesturingssystemen

Geavanceerd proportioneelhydraulische kleppen maken een continue aanpassing van debiet en druk mogelijk, waardoor ze ideaal zijn voor uiterst nauwkeurige motion control-toepassingen.

4. Belang van machinale nauwkeurigheid bij de productie van hydraulische kleppen

De prestaties van eenhydraulische klep is sterk afhankelijk van de productieprecisie. Zelfs kleine bewerkingsafwijkingen kunnen de systeemstabiliteit en efficiëntie aanzienlijk beïnvloeden.

Kritische bewerkingsvereisten zijn onder meer:

· Hoge vlakheidsnauwkeurigheid van afdichtingsoppervlakken

· Nauwkeurige interne stroomkanaalgeometrie

· Braamvrije interne doorgangen

· Strenge maattolerantiecontrole

Elke onvolkomenheid in deze gebieden kan leiden tot interne lekkage, drukverlies of onstabiele hydraulische prestaties.

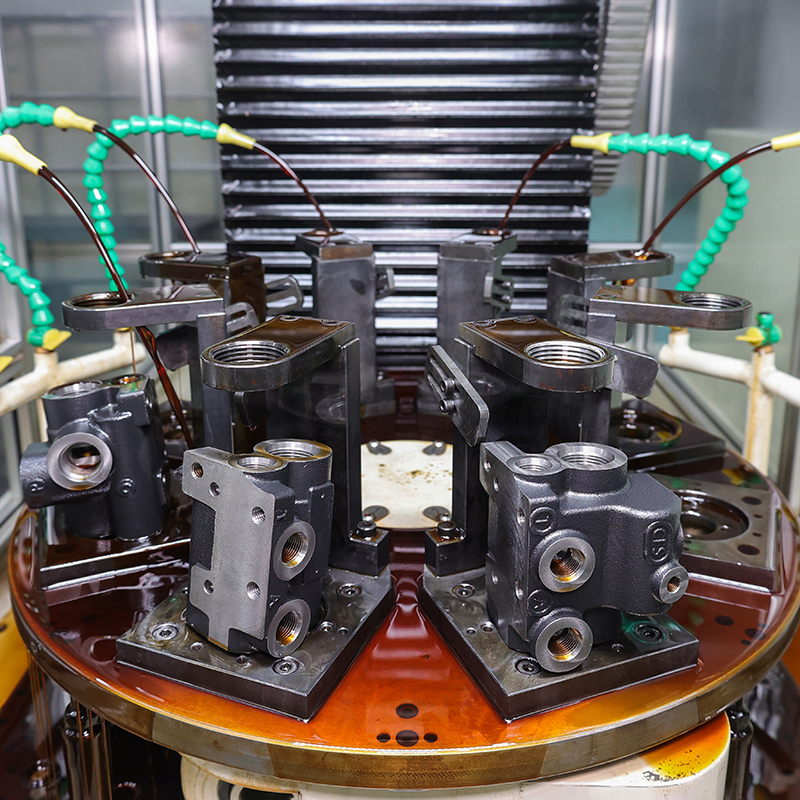

Dit is de reden waarom precisieCNC-bewerking speelt daarin een cruciale rolproductie van hydraulische kleppen, vooral voor industriële hogedruktoepassingen waarbij betrouwbaarheid en afdichtingsprestaties van cruciaal belang zijn.

5. Toepassingen van hydraulische kleppen

Hydraulische kleppen worden veel gebruikt in meerdere industrieën, waaronder:

· Bouwmachines (graafmachines, kranen, laders)

· Industriële automatiseringssystemen

· Spuitgietmachines

· Landbouwmachines

· Hydraulische persen en hefsystemen

Hun veelzijdigheid maakt ze tot een van de belangrijkste componenten in vloeistofkracht- en bewegingscontrolesystemen.

Conclusie

Hydraulische kleppen zijn essentiële bedieningselementen in de moderne tijdhydraulische systemen. Terwijl industrieën hogere precisie, efficiëntie en betrouwbaarheid blijven eisen, blijft het belang van geavanceerd klepontwerp en precisieproductie toenemen.

Hoge kwaliteithydraulische klep De prestaties zijn niet alleen afhankelijk van het ontwerp, maar ook van de nauwkeurigheid van de bewerking, materiaalcontrole en productiecapaciteit. Voor maatwerkproductie van hydraulische kleppen en precisie hydraulische componenten,CNC-bewerking capaciteit speelt een beslissende rol in de uiteindelijke systeemprestaties.
