Lasersnijden van groot formaat plaatwerk: oplossingen op maat bij Difon Machinery

Fabrikanten van zware machines, architectonisch metaalwerk en de productie van containers hebben vaak grootformaat plaatwerk nodig. Denk aan 6000 mm lange koolstofstalen containerzijpanelen, 2500 mm brede aluminium architectonische bekleding of 60 mm dikke gelegeerde stalen onderstellen voor zwaar materieel: Difon Machinery Co., Ltd. is een betrouwbare keuze voor op maat gemaakt lasersnijden voor deze extra grote onderdelen. Onze belangrijkste dienst is het lasersnijden van plaatstaal en we zijn gespecialiseerd in materialen tot 6000 mm (lengte) × 2500 mm (breedte) × 60 mm (dikte). Hierdoor kunnen we grote snijproblemen oplossen: precisie behouden over lange lengtes, voorkomen dat dikke materialen kromtrekken bij verhitting en ervoor zorgen dat de randen consistent blijven. Als u ons op maat gemaakte Difon-lasersnijden voor grote onderdelen gebruikt, hoeft u grote ontwerpen niet in kleinere stukken te splitsen (wat de montagetijd vergroot en de sterkte verzwakt) of dunnere materialen te gebruiken (wat het gewicht beperkt dat ze kunnen dragen). In plaats daarvan werk je met een team dat ontwerpen op volledige grootte omzet in afzonderlijke, gebruiksklare onderdelen. Heeft u 5 prototypen van zware machinebases of 500 in massa geproduceerde architectonische panelen nodig? We kunnen beide aan, en we passen het aan uw productietijdlijn aan met slimme snijworkflows.

Het lasersnijden van grootformaat plaatmetaal brengt unieke uitdagingen met zich mee, die vaak in de war raken. Een containerpaneel van koolstofstaal met een lengte van 6000 mm moet bijvoorbeeld recht en zelfs helemaal ingesneden zijn. Zelfs een afwijking van 0,5 mm kan de montage bemoeilijken, wat tot lekkende naden kan leiden. Een architectonisch aluminium paneel van 2500 mm breed heeft gladde, braamvrije randen nodig. Ruwe randen betekenen slijpen ter plaatse, wat projecten vertraagt. Een 60 mm dikke machinebasis van gelegeerd staal heeft nauwkeurige uitsparingen nodig voor onderdelen; gaten die niet in het midden liggen, kunnen de hele basis ruïneren, waardoor duur metaal wordt verspild. Veel winkels vermijden deze problemen door te beperken hoe groot ze snijden of door plasmasnijden te gebruiken (wat niet nauwkeurig genoeg is voor dikke materialen). Maar bij Difon is ons maatwerk Difon-lasersnijden gebouwd voor grootformaatwerk. Eerst leren we hoe u het onderdeel gaat gebruiken: kan het zware lasten dragen (zoals machinebases)? Zal het buiten zijn (zoals architecturale bekleding)? Heeft het een strakke montage nodig (zoals containerpanelen)? Vervolgens passen we onze snij-instellingen, apparatuurconfiguratie en kwaliteitscontroles aan om aan die behoeften te voldoen. Zo zijn zelfs uw grootste onderdelen net zo nauwkeurig als kleinere.

De reden dat we plaatwerk van 6000 mm × 2500 mm × 60 mm kunnen verwerken, is onze speciale lasersnijapparatuur en werkplaatsopstelling. We hebben twee fiberlasersnijmachines van 8000 W, elk met een lange, gedeelde werktafel (7000 mm x 3000 mm) die zware, dikke materialen (tot 500 kg per vel) kan bevatten zonder door te buigen. Bij standaardtafels kunt u grote platen met de hand verplaatsen, waardoor u een verkeerde uitlijning riskeert, maar die van ons hebben geautomatiseerde rollenbanen en nauwkeurige lineaire geleidingen (elke keer nauwkeurig tot ±0,03 mm) die de plaat tijdens het snijden soepel verplaatsen. Hierdoor blijft de positionering consistent, zelfs voor onderdelen met een lengte van 6000 mm. Voor dikke materialen (tot 60 mm) gebruiken de machines krachtige lasermodules met instelbare brandpuntsafstanden (150 mm – 300 mm) en twee soorten hulpgas: zuurstof voor koolstofstaal (om het snijden te versnellen en door dikke lagen heen te komen) en stikstof voor aluminium/roestvrij staal (om roest tegen te gaan en de randen schoon te houden). Neem een ​​machinebasis van 60 mm dik gelegeerd staal: onze laser van 8000 W smelt er doorheen met een snelheid van 0,2 meter per minuut, en zuurstof blaast gesmolten metaal weg om een ​​rechte snede achter te laten zonder rommelige stukjes. Bij een aluminium paneel van 2500 mm breed zorgt stikstof ervoor dat de randen helder en ongemarkeerd blijven, zodat u ze later niet hoeft te polijsten.

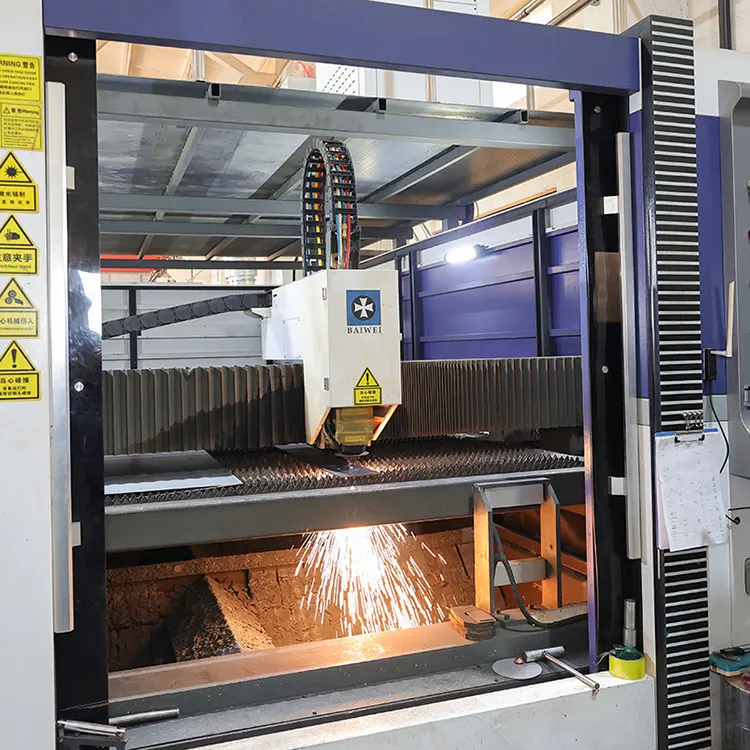

De 8000W fiberlasersnijmachine van Difon in bedrijf, die een koolstofstalen plaat van 6000 mm x 2000 mm x 12 mm verwerkt voor zijpanelen van containers - toont de nauwkeurige beweging van de geautomatiseerde werktafel en de laserkop over de lengte van de plaat

Om ervoor te zorgen dat onderdelen van groot formaat aan uw specificaties voldoen, hebben we een snijworkflow ontwikkeld die is geoptimaliseerd voor grote formaten. Het lost problemen op zoals kromtrekken door hitte, doorzakken van materiaal en uitlijningsproblemen die alleen optreden bij te groot plaatwerk. Eerst kijken onze ingenieurs naar uw ontwerpbestanden om het snijpad aan te passen. Voor onderdelen met een lengte van 6000 mm snijden we in secties van 1000 mm (van het ene uiteinde naar het andere) in plaats van de hele lengte in één keer. Dit voorkomt dat de warmte zich op één plek ophoopt - super handig voor dunne aluminium bekleding van 2 mm (omdat deze zo gemakkelijk buigt) en dik 60 mm staal (dat de warmte langer vasthoudt). Ten tweede monitoren we de temperatuur in realtime tijdens het snijden: infraroodsensoren volgen de oppervlaktewarmte van het materiaal en de machine vertraagt ​​als het te warm wordt om kromtrekken te voorkomen. Ten derde snijden we voor onderdelen met complexe uitsparingen, zoals 60 mm dikke basissen met veel montagegaten, eerst kleine elementen (om de spanning op de plaat te verminderen) voordat we grote rechte sneden maken. Hierdoor blijven zelfs platen van 6000 x 2500 mm gedurende het hele proces vlak en nauwkeurig.

Difon's grootformaat lasersnijparameters per materiaal en grootte

Kwaliteitscontroles voor ons op maat gemaakte Difon-lasersnijden zijn afgestemd op onderdelen van groot formaat; standaardgereedschappen zijn vaak niet voldoende voor componenten van 6000 mm of 2500 mm. We gebruiken twee belangrijke instrumenten voor precisie: een lasertracker (nauwkeurig tot ±0,05 mm over een afstand van 10 meter) om hele onderdelen te meten (zoals controleren of een stalen paneel van 6000 mm recht is binnen ±0,3 mm) en een coördinatenmeetmachine (CMM) met een lange sondearm om kleine onderdelen te inspecteren, zoals montagegaten in een basis van 60 mm dik (en er zeker van te zijn dat ze ±0,1 mm zijn uitgelijnd met uw ontwerp). Ook doen wij “fittesten” voor onderdelen die gemonteerd moeten worden. Als u aluminium bekleding van 2500 mm breed bestelt, plaatsen we drie voorbeeldpanelen om de openingen (niet meer dan 0,2 mm ertussen) en de uitlijning van de randen te controleren. Voor dikke materialen kijken we naar de hoek van de snede. We zorgen ervoor dat een stalen basis van 60 mm een ​​rand van 90° heeft (± 0,5° afwijken is oké), zodat de onderdelen stabiel kunnen worden gemonteerd. Elk groot onderdeel krijgt vóór verzending een beschermende coating: antiroestolie voor staal, folie voor aluminium. We gebruiken ook op maat gemaakte houten kratten met interne steunen om te voorkomen dat ze buigen of krassen. We weten hoe gemakkelijk het is dat grote metalen onderdelen beschadigd raken tijdens het transport.

Time-lapse-beelden van het grootformaat lasersnijproces van Difon: van het laden van een koolstofstalen plaat van 6000 mm x 2000 mm op de geautomatiseerde werktafel, tot het lasersnijden (met gesegmenteerd pad en temperatuurbewaking) tot lasertracker-inspectie en verpakking in een op maat gemaakte krat

Wat maakt ons maatwerk Difon lasersnijden zo bijzonder bij groot werk? Wij ondersteunen u tijdens het hele project, niet alleen bij het snijden. Veel klanten hebben moeite met het ontwerpen van grote onderdelen voor lasersnijden. Een paneel van 6000 mm zonder steunvoorzieningen kan kromtrekken; een aluminiumplaat van 2500 mm met complexe sneden kan moeilijk te hanteren zijn. Onze ingenieurs helpen gratis met ontwerpaanpassingen: we kijken naar uw grote CAD-bestanden, stellen voor om kleine steunribben toe te voegen (om kromtrekken te voorkomen) of uitsparingen te verplaatsen (om de bediening gemakkelijker te maken), en laten zelfs 3D-weergaven van het laatste onderdeel zien, zodat u kunt zien hoe het in elkaar wordt gezet. We helpen ook met het verkrijgen van materialen. Als u gelegeerd staal van 60 mm dik of aluminium van 2500 mm breed nodig heeft (moeilijk lokaal te vinden), kunnen wij dit bij vertrouwde leveranciers verkrijgen. Zo bespaart u tijd en blijft de materiaalkwaliteit consistent. Voor grote bestellingen (zoals containerpanelen van 500+6000 mm) geven we een schema met wekelijkse leveringen, zodat u onze tijdlijn kunt afstemmen op uw assemblagelijn. We wijzen ook een toegewijde projectmanager toe aan grote bestellingen. Zij sturen dagelijks updates over de voortgang en lossen problemen snel op, zoals materiaalvertragingen of ontwerpwijzigingen.

Bij Difon Machinery Co., Ltd. denken we niet dat het lasersnijden van groot formaat plaatwerk betekent dat je moet inleveren op precisie of betrouwbaarheid. Ons op maat gemaakte Difon-lasersnijden is gebouwd voor uw grootste, dikste en meest complexe onderdelen – van containerpanelen van 6000 mm tot machinebases van 60 mm – en we maken ze net zo goed als kleinere componenten. We gebruiken speciale apparatuur, slimme workflows, strenge kwaliteitscontroles en ondersteuning op maat om uw grote ontwerpideeën om te zetten in echte, gebruiksklare onderdelen. Zware machines bouwen? Bouwkundig metaalwerk ontwerpen? Containers maken? Wij zijn er om u te helpen met uw grootschalige lasersnijbehoeften. Neem vandaag nog contact op met ons team om te praten over uw behoeften op het gebied van grootformaat plaatwerk, vraag om een ​​voorbeeldsnede van uw ontwerp of plan een bezoek aan onze fabriek. U kunt onze 8000W-lasermachines en grootformaatworkflow in actie zien.
